EAN128 sollte inklusive aller Hilfszeichen und des Symbolprüfzeichens insgesamt 35 Symbol-Zeichen nicht überschreiten. Andernfalls besteht die Gefahr, dass bei betriebübergreifenden Anwendungen der zu wählende Vergrößerungsfaktor zu groß wird. Es ist ferner zu beachten, dass bei der Verwendung des Zeichensatzes C die Anzahl der Nutzdatenzeichen die Zahl der dafür benötigten Symbolzeichen übersteigen kann. EAN128 Strichcode verfügt über eine maximale Länge von 165 mm.

EAN128-Strichcode

EAN128-Strichcode

EAN128 Strichcode verfügen über Datenbezeichner. Bei diesem Barcode gibt es Datenelemente mit variabler oder fest definierter Länge. Wenn mehrere Datenbezeichner und die dazugehörigen Dateninhalten in einem Symbol verkettet werden, muss jedem variabel definierten Datenelement ein FNC1-Zeichen folgen, sofern es sich nicht um das letzte im Symbol verschlüsselte Datenelement handelt. Trennzeichnen werden bei Dateninhalten mit einer fixen Länge nicht benötigt.

Um die Länge eines Datenelementes beim EAN128 Strichcode mit festgelegter Stellenzahl nach dem Leseprozess ermitteln zu können, ist eine Tabelle mit vordefinierten Längenidikatoren erstellt worden. Diese Tabelle legt die Gesamtlänge des Datenelementes fest, das sich aus Datenbezeichner und Dateninhalt zusammensetzt. Damit wird jedoch noch keine Aussage über die Stellenzahl des Datenbezeichners oder des Formast des Dateninhalts gemacht.

Beim EAN128 Strichcode sind alle Datenbezeichner und ihre zugehörigen Dateninhalte im Strichcode UCC/EAN128 darzustellen. Als Untermenge des Codes 128 sieht EAN128 die Verwendung eines besonderen Zeichens, dem Funktionszeichen 1 (FNC1)1), unmittelbar nach dem Startzeichen vor. Die direkte Hintereinanderfolge von Startzeichen und FNC1 am Beginn des Strichcodesymbols ist somit kennzeichnend für den Code. Die Nutzung dieser Zeichenkombination ist der International Article Numbering Organization, EAN, sowie dem amerikanischen Uniform Code Council, UCC, vorbehalten.

EAN128 Strichcode

EAN128 Strichcode

EAN128 Dateninhalte

Für die Bestimmung der maximalen Länge des Barcodes beachten Sie drei Parameter:

  • die von der Anzahl zu codierenden Zeichen und dem Vergrößerungsfaktor abhängende physikalische Länge,
  • die Anzahl der Datenzeichen ohne Hilfszeichen sowie
  • die Anzahl der Symbolzeichen.

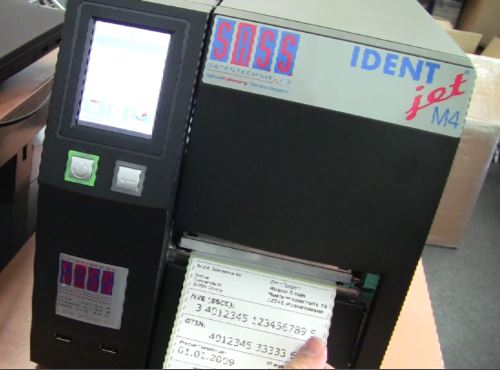

EAN128 Strichcode mit IDENTjet M4 ausgeben

EAN128 Strichcode mit IDENTjet M4 ausgeben

Die Maximal-Länge dieses Strichcode muss sich innerhalb folgender Grenzen bewegen:

  • Die physische Länge darf einschließlich Hellzonen 165 mm nicht überschreiten
  • Inklusive der Datenbezeichner dürfen höchstens 48 Nutzdatenzeichen codiert werden.

Die auf einen Datenbezeichner folgenden Dateninhalte sind, der jeweiligen Anwendungsbeschreibung entsprechend, numerisch oder alphanumerisch definiert und bis zu 30 Stellen lang.

EAN128 in der Logistik

Die zur Einstellung der Dateninhalten vorgesehene Länge der Datenfelder ist fix oder variabel definiert. Bei Datenfeldern mit fixer Länge ist stets die geforderte Zahl von Zeichen (Ziffern und/oder Buchstaben) einzustellen. Um die geforderte Stellenzahl zu erreichen, ist gegebenenfalls ist ein Datenfeld linksbündig mit Nullen aufzufüllen. Für variabel definierte Datenfelder ist eine Höchstzahl einstellbarer Zeichen definiert. Dieses Maximum darf auf keinen Fall überschritten werden.

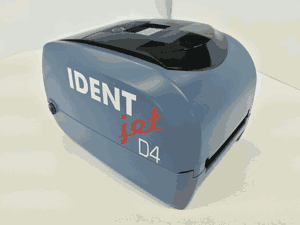

Desktop -Drucker IDENTjet D4
